キュービクルとは？初心者向け解説

電気工事や配電設備について学び始めた初心者の皆さん、こんにちは！今回は、「キュービクル」について詳しく解説します。キュービクルとは何か、その構成要素やメリット、設置場所、メンテナンス、選定ポイントについて、初心者でも分かりやすく説明していきます。

キュービクルとは？

キュービクルとは、高圧受電設備の一種で、主に工場や商業施設、ビルなどで使用される電力供給システムです。正式には「高圧受電設備」と呼ばれ、電力会社から送られてくる高圧電力を適切に受け取り、変圧して必要な電圧に調整する役割を持っています。日本では、一般に受電電圧が6,600ボルト以上のものが高圧とされ、この高圧を低圧（通常100Vや200V）に変換するのがキュービクルの主な役割です。

キュービクルの構成要素

キュービクルは以下のような主要な構成要素で成り立っています。それぞれの役割を理解することで、キュービクル全体の働きを把握しやすくなります。

1. 高圧遮断器（VCB）

高圧遮断器は、高圧の電流を安全に遮断・接続するための装置です。VCB（Vacuum Circuit Breaker）は、真空中で電流を遮断するため、アークが発生しにくく、耐久性が高いという特徴があります。これにより、電気設備の安全性が向上します。

2. 変圧器

変圧器は、高圧電力を低圧電力に変換するための装置です。例えば、工場やビルでは高圧電力をそのまま使用することはできないため、変圧器で低圧に変換して使用します。変圧器の性能や容量は、受電する電力の量や用途によって異なります。

3. 低圧遮断器（ACB）

低圧遮断器は、変圧された電力を各設備に供給する際に使用される遮断器です。ACB（Air Circuit Breaker）は、空気を介して電流を遮断するため、過負荷や短絡などの異常が発生した際に電流を遮断して設備を保護します。

4. 制御盤

制御盤は、各機器の動作を制御し、監視するための装置です。制御盤には、電流計や電圧計、保護リレーなどが搭載されており、キュービクル全体の動作状況を把握することができます。

キュービクルのメリット

キュービクルを使用することで得られる主なメリットは次の通りです。

1. 安全性の向上

高圧電力を直接扱うリスクが減り、安全性が確保されます。キュービクル内の装置は厳格な安全基準に基づいて設計されており、事故の発生を防止する機能が充実しています。

2. 省スペース

キュービクルはコンパクトな設計で、省スペース化が可能です。特に都市部のビルや工場など、限られたスペースでの設置が求められる場合に適しています。

3. 信頼性

高品質な機器を使用することで、安定した電力供給が期待できます。信頼性の高いキュービクルは、停電や電圧低下などのトラブルを防ぎ、安定した運用をサポートします。

設置場所とメンテナンス

設置場所

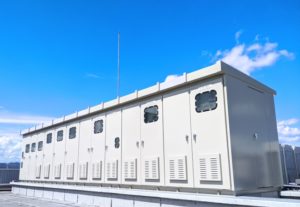

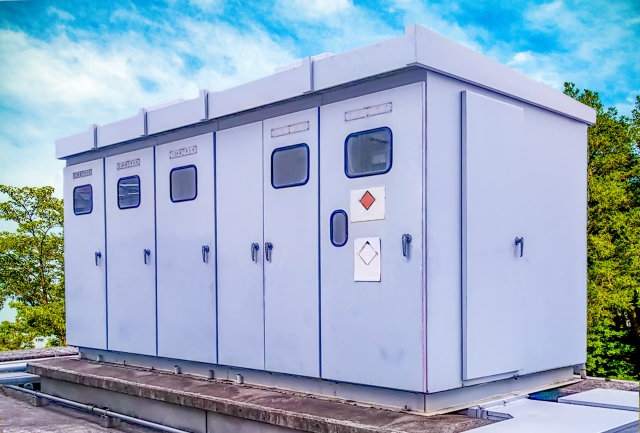

キュービクルは屋外または屋内に設置されますが、適切な通風と防水対策が必要です。また、設置場所は電力供給の安定性を考慮して選定します。例えば、湿気やほこりが多い場所は避け、清潔で乾燥した場所が適しています。

メンテナンス

定期的なメンテナンスが必要です。具体的には以下のような点検が行われます。

1. 視覚点検

外観の異常や劣化をチェックします。例えば、配線の損傷や腐食、部品の緩みなどがないかを確認します。

2. 機能点検

各機器の動作を確認します。遮断器の動作確認や、変圧器の温度チェック、制御盤の計器の動作確認などを行います。

3. 清掃

ダストや異物の除去を行います。特に換気口やファンの清掃は重要で、適切な通風を確保するために定期的な清掃が求められます。

キュービクルの選定ポイント

キュービクルを選定する際には以下のポイントに注意しましょう。

1. 受電電圧と容量

使用する電力に適した受電電圧と容量を選定します。必要な電力量に応じた変圧器を選ぶことで、無駄なく効率的な電力供給が可能となります。

2. 設置環境

設置場所の環境条件（湿度、温度、防塵、防水など）に適合した製品を選びます。特に屋外設置の場合は、防水・防塵性能が高い製品が必要です。

3. 信頼性と品質

安定した電力供給を実現するため、信頼性と品質の高いメーカーの製品を選びましょう。これにより、トラブルの発生を防ぎ、長期間にわたって安定した運用が可能となります。

まとめ

キュービクルは高圧電力を安全かつ効率的に利用するために欠かせない設備です。初心者の皆さんには、まずその基本的な役割や構成、メリットについて理解することが大切です。キュービクルを正しく選定し、適切なメンテナンスを行うことで、安全で信頼性の高い電力供給システムを構築することができます。

これからも電気工事の知識を深めていき、安全で効率的な電力供給を実現できるように頑張りましょう！ご質問や詳しい情報が必要な場合は、コメント欄にお気軽にお寄せください。
