水力発電設備の基礎知識
こんにちは、電気工事士のたかひろです。今日は「水力発電設備」について、初心者にも分かりやすく解説していきます。水力発電は、私たちの生活に必要な電力をクリーンで持続可能な方法で供給する重要な技術です。この技術がどのように機能するのか、どのような設備が使われているのか、そしてそのメリットやデメリットについて詳しく説明していきます。それでは、水力発電の仕組みや設備について、じっくりと見ていきましょう。
水力発電とは？
水力発電とは、河川やダムなどの水の流れや落差を利用して発電する方法です。水の位置エネルギーや運動エネルギーを利用し、それを電力に変換します。この方法は、化石燃料を使用せずに電力を得ることができるため、環境への負荷が少ない再生可能エネルギーの一つとして注目されています。特に日本のような地形の多様な国では、水力発電は古くから重要なエネルギー源として利用されてきました。
歴史的背景
水力発電の歴史は古く、紀元前から存在していた水車がその原型とされています。最初は穀物を粉にひくための動力として利用されていた水車が、19世紀に入ると発電用のタービンに応用されるようになりました。1882年には、アメリカのウィスコンシン州で世界初の水力発電所が稼働し、その後世界各地で水力発電が普及しました。日本でも明治時代に水力発電所が建設され、工業化を支える重要な役割を果たしました。

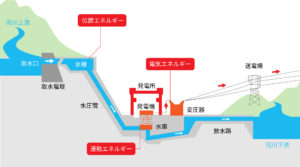

水力発電の仕組み
水力発電の基本的な仕組みは次の通りです。
- 水の流れの確保：まず、ダムや堰（せき）を使って水を一時的に貯めます。この水には位置エネルギーが蓄えられています。位置エネルギーとは、高い場所にある物体が持つエネルギーで、水の場合はその高度差がエネルギーの源になります。
- 水の落下：ダムから水を放出する際、その水は高い位置から低い位置へ落下します。このとき、水の位置エネルギーが運動エネルギーに変わります。運動エネルギーは、物体が動くときに持つエネルギーで、このエネルギーがタービンに伝わります。
- タービンの回転：落下した水がタービン（回転翼）にぶつかることで、タービンが回転します。タービンは水のエネルギーを回転運動に変換します。この回転運動が発電のための動力源となります。
- 発電機での発電：タービンの回転により発電機が動き、電気が生み出されます。発電機はタービンの回転エネルギーを電気エネルギーに変換します。具体的には、発電機内のコイルが磁場の中を回転することで電流が発生し、この電流が電力として送電されます。
- 電力の供給：発電された電気は変圧器を通じて電圧を調整され、送電線を介して家庭や工場に供給されます。電圧を適切に調整することで、効率的に電力を遠くまで送ることができます。
このように、水力発電は水のエネルギーを使って電気を作る非常にシンプルな仕組みで動いています。しかし、シンプルだからといって簡単というわけではなく、効率的に運用するためには高度な技術と知識が必要です。
水力発電設備の種類
水力発電には、いくつかの異なるタイプがあります。それぞれのタイプには特有のメリットとデメリットがあり、設置する地域の特性や目的に応じて選ばれます。主なものを紹介します。

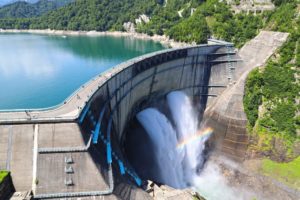

1. ダム式水力発電
最も一般的な水力発電の形態で、大規模なダムを利用して大量の水を貯め、それを放出することで発電します。ダム式水力発電は、電力供給が安定しているため、大規模な電力供給が求められる地域で広く使用されています。この方式では、ダムに貯めた水をコントロールすることで、発電量を調整することが可能です。さらに、ダムは洪水調節や灌漑にも利用されるため、地域の総合的な水資源管理にも貢献しています。
ダム式水力発電のメリット
- 安定した電力供給: ダムに貯めた水を使用するため、天候に左右されずに安定した電力供給が可能です。
- 長期的な投資価値: ダムの寿命は数十年から百年以上に及ぶことがあり、長期的な投資として価値があります。
- 複合的な利用: 発電だけでなく、灌漑、水供給、洪水調節など多目的に利用できます。
ダム式水力発電のデメリット
- 初期投資が大きい: ダムの建設には多額の資金が必要であり、建設期間も長いです。
- 環境への影響: 大規模なダム建設は、自然環境や生態系に大きな影響を与える可能性があります。
- 社会的影響: ダム建設に伴う住民の移転や社会的な摩擦が発生することがあります。
2. 流れ込み式水力発電
この方式では、ダムを使わずに川の自然な流れを直接利用して発電します。水量が多く、流れの速い場所で効果的に機能しますが、自然環境に依存するため、発電量が安定しない場合があります。流れ込み式水力発電は、ダムを建設するスペースがない、または環境への影響を最小限に抑えたい場合に適しています。
流れ込み式水力発電のメリット
- 低環境影響: ダムを建設しないため、環境や生態系への影響が比較的少ないです。
- 低コスト: ダムを建設しないため、初期投資が抑えられます。
- 地域密着型: 地域の自然資源を利用した、小規模でコミュニティベースの発電に適しています。
流れ込み式水力発電のデメリット
- 発電量が不安定: 川の水量に依存するため、季節や天候によって発電量が変動します。
- 適用範囲の制限: 大規模な電力供給には向かず、主に小規模な地域や施設向けです。
3. 揚水式水力発電
揚水式水力発電は、需要が少ない時間帯に余剰電力を使って水を高所に揚げて貯め、需要が高い時間帯にその水を放出して発電する方式です。これにより、電力の需給バランスを調整することができます。このシステムは、夜間などの低負荷時に余剰電力を効率的に利用できるため、エネルギーの有効活用が可能です。
揚水式水力発電のメリット
- 需給バランスの調整: 電力需要のピーク時に対応できるため、電力網の安定化に貢献します。
- 再生可能エネルギーとの相性: 太陽光や風力などの変動する再生可能エネルギーのバックアップとして利用できます。
揚水式水力発電のデメリット
- エネルギー効率の低下: 水を揚げる際に使用する電力が発電量を下回るため、エネルギー効率が低いです。
- 高い建設コスト: 大規模な施設が必要で、建設には多額の費用がかかります。
水力発電設備の構成要素
水力発電設備にはいくつかの重要な構成要素があります。これらの要素が連携することで、効率的な発電が可能となります。
1. ダム
ダムは水力発電の心臓部です。水を貯め、位置エネルギーを蓄える役割を果たします。また、ダムは洪水調整や水資源管理にも利用されます。ダムの設計には、地形や地質、水流の特性が考慮され、耐久性や安全性が重視されます。大規模なダムは、長期間にわたり地域社会の生活に影響を与えるため、その計画には慎重な検討が必要です。
2. タービン
タービンは、流れる水のエネルギーを回転エネルギーに変換する装置です。タービンの種類には、フランシス型、ペルトン型、カプラン型などがあります。どのタービンを使用するかは、水の落差や流量によって決まります。例えば、フランシス型タービンは中落差・中流量に適しており、カプラン型タービンは低落差・大流量に適しています。一方、ペルトン型タービンは高落差・低流量に適しており、それぞれの特性に応じて選択されます。
3. 発電機
発電機は、タービンの回転を利用して電気を生み出す装置です。通常、発電機は水車発電機と呼ばれるもので、水力発電専用に設計されています。発電機の中では、コイルが磁場の中で回転し、その結果として電流が発生します。この電流が電力として利用されます。発電機の性能は、タービンの回転速度や効率に大きく依存します。
4. 変圧器と送電設備
発電された電気は、そのままでは使用できないため、変圧器で電圧を調整してから送電線を通じて各地に送られます。これにより、電力のロスを最小限に抑えながら効率よく供給できます。送電設備は、発電所から遠く離れた都市や工場に電力を供給するために欠かせない要素です。また、送電網の管理や保守も重要で、電力の安定供給を支える役割を果たします。
水力発電のメリット
水力発電には多くのメリットがあります。ここでは、主なものをいくつか挙げてみましょう。
1. 環境にやさしい
水力発電は、CO2を排出しないクリーンなエネルギーです。また、化石燃料を使わないため、資源の枯渇を心配する必要もありません。さらに、再生可能な水資源を利用するため、長期的に持続可能なエネルギー供給が可能です。
2. 安定した電力供給
水力発電は、長期間にわたって安定した電力供給が可能です。特にダム式水力発電では、貯めた水を利用して必要に応じて電力を供給できます。これにより、他の発電方法と比較して供給の安定性が高く、電力網全体の信頼性を向上させます。
3. 長寿命
水力発電設備は非常に耐久性があり、メンテナンスを適切に行えば、数十年にわたって稼働し続けることが可能です。これにより、長期的な視点でのコストパフォーマンスが非常に高いです。
4. 調整が容易
揚水式水力発電のように、電力の需給バランスを調整するための機能を持つ設備もあり、電力供給の柔軟性が高いです。これにより、電力需要のピーク時に対応したり、再生可能エネルギーの変動を補完したりすることができます。
5. 社会的・経済的利益
水力発電は、地域社会に多くの社会的および経済的利益をもたらします。例えば、ダム建設による雇用創出や、灌漑用水の供給による農業の発展、観光資源としての利用などがあります。また、地域のインフラ整備にも貢献し、地域経済の活性化を促進します。
水力発電のデメリット
もちろん、水力発電にもいくつかの課題があります。これらの課題を理解し、適切に対応することが、水力発電の持続可能な利用にとって重要です。
1. 初期投資が大きい
ダムの建設には多額の資金が必要であり、初期投資が非常に高額です。また、建設に時間がかかるため、計画から実際の発電開始までの期間が長くなることがあります。これにより、短期的な投資回収が難しい場合があります。
2. 環境への影響
ダムの建設により、自然環境や生態系に影響を与える可能性があります。特に魚類の生息環境や河川の流れが変わることで、周囲の生態系に悪影響を及ぼすことがあります。また、ダム建設により水没する地域が発生し、その地域の住民や生態系に対する影響も無視できません。
3. 天候に依存
水力発電は、基本的に雨量や積雪に依存しています。そのため、干ばつなどの気象条件により発電量が減少するリスクがあります。また、長期的な気候変動により、将来的に水資源が安定しない可能性も考慮する必要があります。
4. 社会的影響
ダム建設に伴い、住民の移転や地域社会の分断が発生することがあります。特に、大規模ダムの場合は、地域社会に大きな変化をもたらすことがあり、その影響を最小限に抑えるためには慎重な計画と対応が求められます。また、地域住民の合意形成や補償など、社会的な調整が必要となります。
水力発電の未来
水力発電は、再生可能エネルギーの中でも特に重要な位置を占めています。しかし、現在の技術や環境問題に加え、気候変動や社会的な課題も考慮する必要があります。そこで、未来の水力発電にはいくつかの方向性が期待されています。
1. 小規模水力発電の普及
最近では、環境への影響が少ない小規模水力発電が注目されています。これらは、地域の河川や農業用水路を利用した小規模な発電施設で、地域コミュニティのエネルギー自給自足を支援することが期待されています。小規模水力発電は、初期投資が比較的少なく、環境影響も最小限で済むため、持続可能なエネルギー供給の一環として広がりつつあります。
2. ダムの改修と再利用
既存のダムを改修し、発電効率を向上させる取り組みも進んでいます。これにより、新たなダム建設による環境負荷を抑えつつ、既存のインフラを有効に活用することができます。また、老朽化したダムの安全性を高めるための技術開発も進められており、地域の安全とエネルギー供給の両立が図られています。
3. 気候変動への適応
気候変動により、水資源の供給が不安定になることが予想される中、水力発電の安定性を確保するための研究が進んでいます。例えば、異常気象に対応するための予測技術や、水資源の効率的な管理方法が検討されています。さらに、揚水式水力発電などの調整力を持つ設備が、再生可能エネルギーの変動を補完する役割を果たすことが期待されています。
まとめ
水力発電は、再生可能エネルギーの中でも特に重要な役割を果たしており、持続可能な社会の実現に向けて不可欠な技術です。この記事では、水力発電の基本的な仕組みや設備、メリット・デメリット、そして未来の展望について説明しました。電気工事士として、これらの知識を活かして、皆さんがより身近に水力発電を感じ、理解していただけることを願っています。水力発電の技術は今後も進化し続け、私たちの生活を支える重要な存在であり続けるでしょう。
