変圧器とは？初心者向け徹底解説
はじめに
電気工事士としてのキャリアをスタートすると、避けて通れないのが「変圧器」です。変圧器は、電気設備やインフラの中心的な存在であり、その仕組みを理解することは、電気工事士にとって必須のスキルです。この記事では、初心者の方にも分かりやすく、変圧器の基本から応用までを詳しく解説します。
変圧器の基礎
変圧器とは？
変圧器（へんあつき、英: Transformer）は、電力の電圧を変換するための装置です。特に、送電や配電の際に使用されることが多く、発電所から家庭や工場などの最終利用地点まで電力を効率的かつ安全に供給するために欠かせない機器です。
変圧器の役割
変圧器の主な役割は、異なる電圧レベル間で電力を変換することです。例えば、発電所で発電された電力は非常に高い電圧に変換され、送電線を通じて長距離を伝送されます。その後、電力が需要地に到達したときに、低い電圧に再変換され、家庭や工場での使用に供されます。変圧器は、この電圧の変換を担い、電力の効率的な利用と安全性を確保します。
変圧器の必要性
電力を効率的に送電するためには、高電圧が不可欠です。電圧を高くすると、送電ロスが減り、電力を遠くまで効率的に運ぶことができます。しかし、私たちが日常的に使用する家電製品や機器は、高電圧に対応していないため、使用可能な電圧レベルまで下げる必要があります。そこで変圧器が登場し、高電圧を低電圧に変換してくれるのです。
変圧器の構造と動作原理
変圧器の基本構造
変圧器はシンプルな構造を持ち、主に以下の要素で構成されています。
- 鉄芯（コア）: 変圧器の中心部分に位置し、磁場を効率的に伝えるための素材です。鉄芯は、変圧器の性能を大きく左右する重要な部分です。
- 一次巻線（一次コイル）: 一次巻線は、変圧器の入力側に接続されるコイルで、高電圧がこの一次巻線を通じて鉄芯に供給されます。
- 二次巻線（二次コイル）: 二次巻線は、変圧器の出力側に接続されるコイルで、一次巻線によって生成された磁場から電流が誘導され、必要な電圧が出力されます。
変圧器の動作原理
変圧器の動作原理は、電磁誘導の法則に基づいています。一次巻線に交流電流が流れると、鉄芯内に磁場が発生し、その磁場が二次巻線に貫通します。このとき、二次巻線に誘導電流が発生し、電圧が生成されます。このプロセスで、一次巻線と二次巻線の巻き数の比率によって、出力される電圧が決まります。
- 昇圧変圧器: 一次巻線よりも二次巻線の巻き数が多い場合、電圧が上昇します。これを「昇圧変圧器」と呼び、送電などで使用されます。
- 降圧変圧器: 一次巻線よりも二次巻線の巻き数が少ない場合、電圧が低下します。これを「降圧変圧器」と呼び、家庭用電力の供給などで使用されます。
このように、変圧器は電圧の自由な変換を可能にし、さまざまな用途で利用されています。
変圧器の種類
変圧器には、用途や設置環境に応じてさまざまな種類があります。それぞれの特徴を理解することで、最適な変圧器を選択し、設置・運用することが可能になります。
1. オイル浸入変圧器
オイル浸入変圧器は、鉄芯と巻線を絶縁油で満たしたタンク内に配置するタイプの変圧器です。絶縁油は冷却効果と絶縁効果を兼ね備えており、特に高圧変圧器や大容量変圧器に多く使用されます。長寿命で信頼性が高く、屋外設置にも適しているため、発電所や変電所などで広く使用されています。
2. 乾式変圧器
乾式変圧器は、絶縁油を使用せず、空気を介して冷却するタイプの変圧器です。絶縁油を使用しないため、火災のリスクが低く、環境にも配慮されています。商業施設やオフィスビル、病院などの屋内設置に適しており、特に都市部での使用に向いています。
3. 自己冷却変圧器
自己冷却変圧器は、自然対流や放熱板を利用して冷却を行う変圧器です。冷却ファンなどの追加装置を必要としないため、構造がシンプルでメンテナンスも容易です。エネルギー効率が高く、小型から中型の変圧器に多く採用されています。
4. 電力変圧器
電力変圧器は、発電所や変電所で使用される大型の変圧器です。高電圧を長距離にわたって送電するために使用され、送電効率を最大化するように設計されています。通常、数十万ボルトの高電圧を取り扱い、非常に高い信頼性が求められます。
5. 配電用変圧器

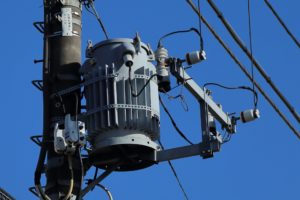

配電用変圧器は、配電ネットワークの中で使用され、電力を家庭や商業施設に供給するために設置される変圧器です。通常は、6,600Vなどの中圧電力を100Vや200Vに変換し、街中の電柱の上に見られるトランスがこのタイプに該当します。配電用変圧器は、日常生活に直結する電力を供給するため、信頼性と安全性が特に重視されます。
変圧器の設置と保守
設置における注意点
変圧器の設置には、設置場所の選定や環境条件を慎重に考慮する必要があります。適切な設置が行われないと、電力供給の信頼性が低下し、最悪の場合、事故を引き起こす可能性もあります。
設置場所の選定
変圧器は、高温を発生する機器です。そのため、十分な換気が確保できる場所に設置することが重要です。また、直射日光を避ける場所や、湿度が高すぎない場所を選定する必要があります。特にオイル浸入変圧器の場合、オイル漏れを考慮して、適切なオイルパンを設置することも重要です。
振動対策
変圧器の稼働中に発生する振動は、設置環境に悪影響を与える可能性があります。特に大容量の変圧器では、振動が顕著になることがあります。振動が周囲の建物や設備に影響を及ぼさないよう、防振パッドや適切な基礎工事を行うことが求められます。
保守と点検
変圧器は長期間にわたって安定して稼働するように設計されていますが、定期的な保守と点検が不可欠です。これにより、変圧器の劣化や故障を未然に防ぎ、電力供給の安定性を確保することができます。
定期点検の重要性
変圧器の定期点検は、その信頼性と寿命を確保するために非常に重要です。定期点検では、以下の項目を重点的に確認します。
- 絶縁状態の確認: 巻線や鉄芯の絶縁状態をチェックし、劣化がないかを確認します。絶縁が劣化すると、短絡や故障の原因となります。
- 温度管理: 変圧器の温度が適切に管理されているかを確認します。温度の上昇は、変圧器の劣化を加速させる可能性があります。
- オイルの状態: オイル浸入変圧器の場合、絶縁油の状態を定期的にチェックします。オイルの劣化や異物混入がないかを確認し、必要に応じてオイルを交換します。
- 外観の点検: 変圧器の外観を点検し、異常な変色や損傷がないかを確認します。外観の異常は、内部の問題を示している場合があるため、慎重にチェックする必要があります。
- 騒音のチェック: 変圧器の運転中に異常な騒音が発生していないかを確認します。異常な音が聞こえる場合、内部に問題がある可能性があります。
変圧器の応用と未来展望
スマートグリッドと変圧器
変圧器は、電力システムの中心的な役割を果たしており、スマートグリッド技術の進展とともに進化しています。スマートグリッドは、電力の需要と供給をリアルタイムで最適化する次世代の電力網であり、変圧器もこの技術と連携してより効率的な電力管理が可能になります。
スマートグリッドにおける変圧器は、リアルタイムでデータを収集し、電圧や負荷の変動に迅速に対応する能力が求められます。これにより、電力供給の信頼性が向上し、電力ロスの削減や再生可能エネルギーの導入が促進されます。
変圧器の進化
変圧器技術は常に進化を続けており、より効率的で環境に優しい設計が求められています。例えば、ナノテクノロジーを活用した新しい絶縁材料や、超電導技術を利用した変圧器の開発が進められています。
これにより、変圧器の効率がさらに向上し、エネルギー消費の削減やCO2排出の削減が期待されています。また、変圧器の小型化や軽量化も進行中であり、これにより設置の自由度が高まり、都市部や狭小スペースでの設置が容易になります。
まとめ
変圧器は、電力の送電・配電において欠かせない装置であり、その理解は電気工事士にとって不可欠です。基本構造や動作原理から、種類や設置、保守まで、変圧器に関する知識を深めることで、より安全で効率的な電力システムを構築することが可能です。
さらに、変圧器技術は日々進化しており、スマートグリッドや環境に配慮した新技術の導入が進んでいます。これからも変圧器に関する知識をアップデートし続けることが、電気工事士としての成長につながるでしょう。
